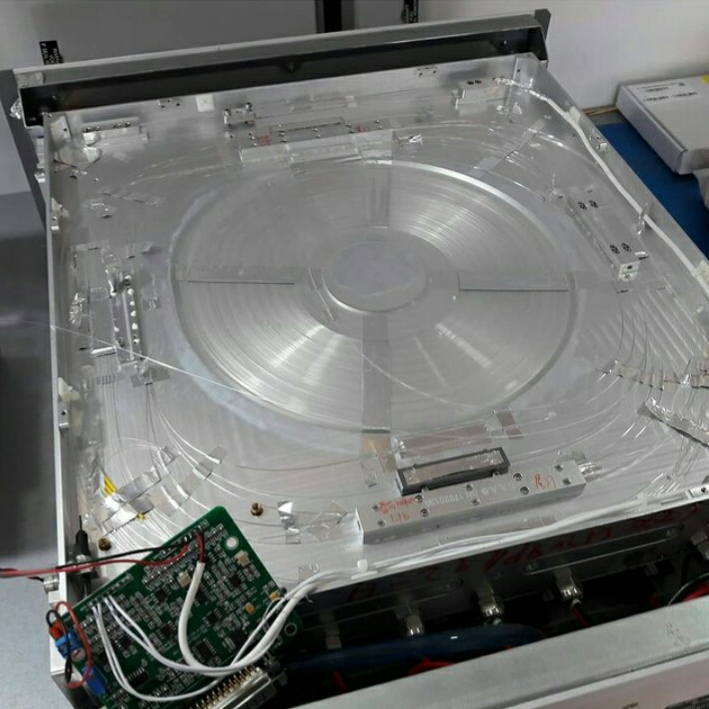

تعمیرات منبع لیزر فیبری
تعمیرات منبع لیزر فیبر (Fiber Laser Source) نیازمند تخصص و تجربه در زمینه الکترونیک، اپتیک و سیستم‌های لیزر است. در زیر مراحل و نکات کلیدی برای عیب‌یابی و تعمیر سورس لیزر فیبری آورده شده است:
۱. تشخیص مشکل (عیب‌یابی) -
عدم روشن شدن دستگاه:
- بررسی منبع تغذیه (ولتاژ ورودی، فیوزها، کابل‌ها).
- چک کردن مدارهای کنترلی و سیستم خنک‌کننده (اگر سیستم خنک‌کننده خراب باشد، ممکن است دستگاه روشن نشود).
- کاهش قدرت خروجی لیزر:
- بررسی آلایندگی یا آسیب فیبر نوری.
- چک کردن دیودهای پمپ (Laser Diodes) برای افت بازدهی.
- بررسی سیستم خنک‌کننده (گرمای بیش از حد می‌تواند قدرت خروجی را کاهش دهد).
- نوسان در خروجی لیزر (Instability):
- بررسی اتصالات نوری و مکانیکی.
- چک کردن دمای محیط و سیستم تثبیت دما.
- احتمال آسیب به المان‌های اپتیکی مانند براگ گریتینگ (FBG).
- خطاهای الکترونیکی (Error Codes):
- خواندن کد خطای نمایش‌داده شده و مراجعه به دفترچه راهنمای دستگاه.
- بررسی سنسورها و مدارهای محافظ (Overheat, Overcurrent).
۲. ابزار مورد نیاز برای تعمیر
- مولتی‌متر (برای تست ولتاژ و جریان).
- پاور متر نوری (برای اندازه‌گیری قدرت لیزر).
- اسیلوسکوپ (برای تحلیل سیگنال‌های الکترونیکی).
- کیت تمیزکاری فیبر نوری (پاک‌کننده اتصالات).
- دستگاه انالایزر طیف (بررسی کیفیت پرتو لیزر).
- ۳. مراحل تعمیر
الف) بررسی سیستم الکتریکی
- چک کردن منبع تغذیه (ولتاژ خروجی مطابق مشخصات باشد).
- تست دیودهای پمپ (با مولتی‌متر یا اسکوپ).
- بررسی مدارهای درایور (Driver Circuits) و ترانزیستورهای قدرت.
ب) بررسی سیستم نوری - بازرسی فیبر نوری (شکستگی، خمش شدید یا آلودگی).
- چک کردن اتصالات اپتیکی (کولیماتور، کوپلر، تقویت‌کننده).
- بررسی آینه‌ها و لنزها (تمیزکاری یا تعویض در صورت آسیب).
ج) بررسی سیستم خنک‌کننده -
چک کردن پمپ آب (در سیستم‌های خنک‌کننده مایع).
- بررسی فن‌ها و هیت سینک (Heat Sink).
- تست سنسورهای دما (Thermistors).
