جوش لیزری ورق آلومینیوم: چالش‌ها، راهکارها و کاربردهای صنعتی

                                            جوش لیزری ورق آلومینیوم:
جوش‌کاری لیزری ورق‌های آلومینیومی به دلیل نسبت استحکام به وزن بالا، مقاومت به خوردگی و رسانایی حرارتی عالی این فلز، به یکی از فرآیندهای کلیدی در صنایع خودروسازی، هوافضا، کشتی‌سازی و ساخت باتری تبدیل شده است . با این حال، جوشکاری لیزری آلومینیوم به دلیل ویژگی‌های ذاتی این فلز با چالش‌های متعددی مواجه است. این مقاله به بررسی روش‌های نوین جوش لیزری ورق آلومینیوم، از جمله جوشکاری با نوسان پرتو لیزر (Beam Oscillation) و استفاده از سیم پرکننده (Filler Wire) می‌پردازد و راهکارهای بهینه‌سازی فرآیند را ارائه می‌دهد.

 چالش‌های جوشکاری لیزری آلومینیوم
آلومینیوم و آلیاژهای آن دارای ویژگی‌هایی هستند که فرآیند جوشکاری لیزری را پیچیده می‌کنند:
بازتابندگی بالا (High Reflectivity): آلومینیوم، بیش از 90 درصد انرژی لیزر با طول موج را بازتاب می‌دهد. این امر راه‌اندازی و تثبیت فرآیند جوش را دشوار می‌سازد .
رسانایی حرارتی بالا: آلومینیوم گرما را به سرعت از ناحیه جوش دور می‌کند. این ویژگی نیاز به چگالی توان بالای لیزر برای ایجاد حوضچه مذاب پایدار را افزایش می‌دهد .
تشکیل لایه اکسیدی: لایه اکسید آلومینیوم (Al₂O₃) نقطه ذوب بسیار بالاتری (حدود 2070 درجه سانتی‌گراد) نسبت به فلز پایه (حدود 660 درجه سانتی‌گراد) دارد و می‌تواند باعث ایجاد ناپایداری در حوضچه مذاب شود.
تخلخل (Porosity): دو عامل اصلی تخلخل در جوش آلومینیوم عبارتند از:
(1) حلالیت بالای هیدروژن در آلومینیوم مذاب و انحلال ناگهانی آن هنگام انجماد.
 (2) ناپایداری کلیدحفره (Keyhole) که منجر به حبس حباب‌های گاز در فلز جوش می‌شود .
ترک خوردگی انجمادی (Hot Cracking): برخی آلیاژهای آلومینیوم مانند سری 6000 و 7000 مستعد ترک خوردگی انجمادی هستند که ناشی از دامنه انجماد وسیع و تنش‌های حرارتی است.
 فناوری‌های پیشرفته در جوش لیزری آلومینیوم
 1. جوشکاری با نوسان پرتو لیزر (Oscillating Laser Welding)
در این روش، حرکت پرتو لیزر به صورت نوسانی (دایره‌ای، خطی) بر روی حرکت اصلی جوشکاری اعمال می‌شود. این تکنیک مزایای متعددی دارد :- پایداری کلیدحفره: حرکت نوسانی از فروریختن کلیدحفره جلوگیری کرده و تخلخل را تا 90 درصد کاهش می‌دهد.
- همگن‌سازی دما و عناصر: نوسان پرتو باعث اختلاط بهتر حوضچه مذاب و توزیع یکنواخت عناصر آلیاژی می‌شود.
- ریزساختار مطلوب: نوسان با فرکانس بالا (200-500 هرتز) باعث شکسته شدن دانه‌های ستونی و تشکیل دانه‌های ریز هم‌محور (Equiaxed) می‌شود که استحکام را افزایش می‌دهد .
- افزایش پهنای جوش: جوش‌های تولید شده با نوسان پرتو تا 5/2 میلی‌متر عرض دارند که قابلیت پر کردن شکاف‌های تا0.5 میلی‌متر را فراهم می‌کند .
مطالعات نشان داده است که مد نوسانی دایره‌ای بهترین عملکرد را از نظر کاهش تخلخل و بهبود خواص مکانیکی دارد. در آلیاژ 6061، جوشکاری با نوسان پرتو استحکام کششی را به ترتیب 25 و 34 مگاپاسکال در پیکربندی‌های مختلف اتصال افزایش داده است .

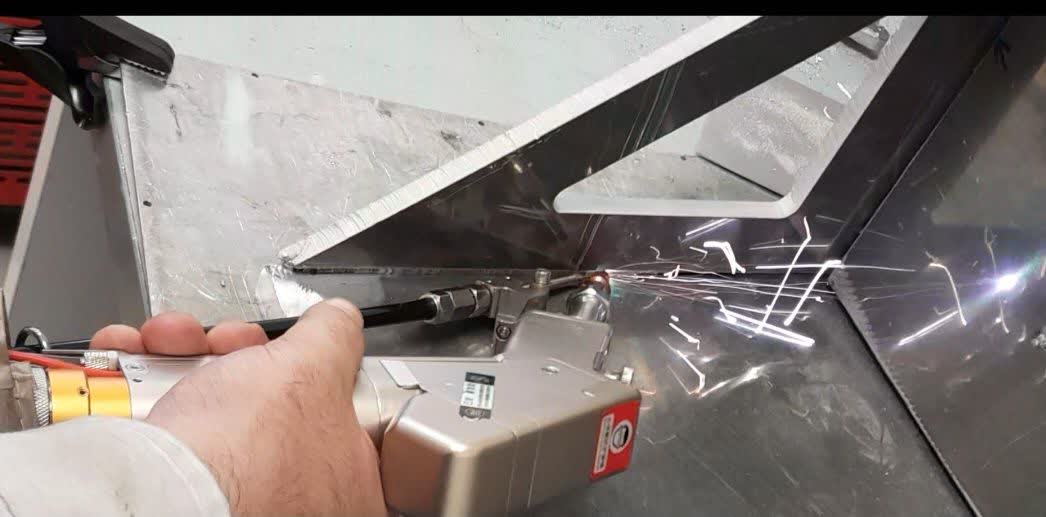

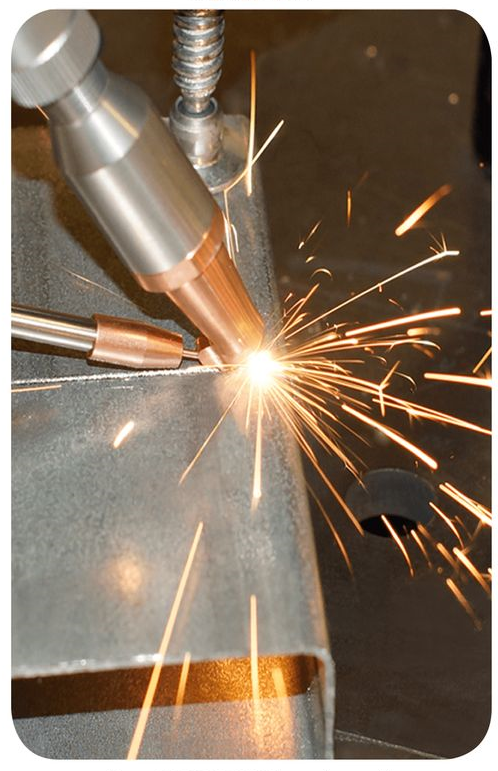

2. جوشکاری لیزری با سیم پرکننده (Wire Feeding)
استفاده از سیم پرکننده(فیلر) در جوش لیزری آلومینیوم راهکاری موثر برای غلبه بر چالش‌های متعدد است :
پرشدن شکاف: سیم پرکننده امکان جوشکاری قطعات با تلرانس ابعادی کمتر را فراهم می‌کند. در آزمایشات، شکاف‌های 5/0 میلی‌متر با موفقیت پر شده‌اند.
کاهش ترک خوردگی: افزودن سیم پرکننده مناسب مانند ER4043 یا ER5356 حساسیت به ترک خوردگی انجمادی را کاهش می‌دهد. آلیاژ ER4043 با 19 درصد افزایش استحکام نسبت به ER5356 عملکرد بهتری نشان داده است .
جبران تبخیر عناصر: آلومینیوم منیزیم (مانند سری 5000) در حین جوش منیزیم از دست می‌دهد که با سیم پرکننده قابل جبران است .
مطالعات نشان می‌دهد سرعت جوشکاری 40 میلی‌متر بر ثانیه با استفاده از سیم پرکننده، استحکام کششی بهینه را در ورق‌های چندلایه 6061 ایجاد می‌کند .

3. مدولاسیون توان لیزر (Power Modulation)
تکنیک مدولاسیون توان به ویژه در جوشکاری نقط‌ه ای و ورق‌های نازک کاربرد دارد. در این روش، توان لیزر به صورت سینوسی یا کسینوسی در فرکانس‌های مشخص تغییر می‌کند :
- دامنه کم (1000 وات): کمترین ناپایداری را در نیروهای موثر بر کلیدحفره ایجاد می‌کند.
- فرکانس متوسط (100-400 هرتز): باعث تثبیت حوضچه مذاب می‌شود.
- شکل موج کسینوسی: نسبت به سینوسی پایداری بهتری ایجاد می‌کند.
نتایج نشان می‌دهد دامنه توان با بیش از 50 درصد، بیشترین تأثیر را در کاهش ناپایداری فرآیند دارد .
 پارامترهای کلیدی و بهینه‌سازی فرآیند در جوشکاری آلومینیوم
