تعمیرات سورس لیزر فیبری
۱. تشخیص مشکل (عیب‌یابی)
- عدم روشن شدن دستگاه:
- بررسی منبع تغذیه(ولتاژ ورودی، فیوزها، کابل‌ها).
- چک کردن مدارهای کنترلی و سیستم خنک‌کننده (اگر سیستم خنک‌کننده خراب باشد، ممکن است دستگاه روشن نشود).
- کاهش قدرت خروجی لیزر:
- بررسی آلایندگی یا آسیب فیبر نوری.
- چک کردن دیودهای پمپ (Laser Diodes) برای افت بازدهی.
- بررسی سیستم خنک‌کننده (گرمای بیش از حد می‌تواند قدرت خروجی را کاهش دهد).
- نوسان در خروجی لیزر (Instability):
- بررسی اتصالات نوری و مکانیکی.
- چک کردن دمای محیط و سیستم تثبیت دما.
- احتمال آسیب به المان‌های اپتیکی مانند براگ گریتینگ (FBG).
- خطاهای الکترونیکی (Error Codes):
- خواندن کد خطای نمایش‌داده شده و مراجعه به دفترچه راهنمای دستگاه.
- بررسی سنسورها و مدارهای محافظ (Overheat, Overcurrent).
۲. ابزار مورد نیاز برای تعمیر - مولتی‌متر (برای تست ولتاژ و جریان).
- پاور متر نوری (برای اندازه‌گیری قدرت لیزر).
- اسیلوسکوپ (برای تحلیل سیگنال‌های الکترونیکی).
- کیتتمیزکاری فیبر نوری (پاک‌کننده اتصالات).
- دستگاه انالایزر طیف (بررسی کیفیت پرتو لیزر).
۳. مراحل تعمیر
الف) بررسی سیستم الکتریکی - چک کردن منبع تغذیه (ولتاژ خروجی مطابق مشخصات باشد).
- تست دیودهای پمپ (با مولتی‌متر یا اسکوپ).
- بررسی مدارهای درایور (Driver Circuits) و ترانزیستورهای قدرت.
ب) بررسی سیستم نوری - بازرسی فیبر نوری(شکستگی، خمش شدید یا آلودگی).
- چک کردن اتصالات اپتیکی (کولیماتور، کوپلر، تقویت‌کننده).
- بررسی آینه‌ها و لنزها (تمیزکاری یا تعویض در صورت آسیب).
ج) بررسی سیستم خنک‌کننده - چک کردن پمپ آب (در سیستم‌های خنک‌کننده مایع).
- بررسی فن‌ها و هیت سینک (Heat Sink).
- تست سنسورهای دما (Thermistors).
۴. نکات ایمنی -
هرگز به صورت مستقیم بهپرتو لیزرنگاه نکنید (خطر آسیب به چشم).
- قبل از تعمیر، اطمینان از قطع برق دستگاه.
- استفاده از عینک محافظ لیزر(متناسب با طول موج دستگاه).
- کار در محیطی با تهویه مناسب (به دلیل احتمال گازهای سمی در برخی لیزها).
۵. زمان تماس با متخصص اگر پس از بررسی موارد فوق مشکل برطرف نشد، ممکن است نیاز به تعویض قطعات تخصصی مانند:
-دیودهای پمپ لیزر
- فیبر دوپ شده با عناصر نادر (Yb-Er-Doped Fiber)
- ماژول‌های الکترونیکی پیشرفته (مانند PCB کنترلر)
انواع سورس لیزری قابل تعمیر در الوجوش
الوجوش با استفاده از دانش فنی پرسنل خود همچنین انواع دستگاه های مخصوص تعمیرات و کیوسی لیزر قادر به تعمیر انواع سورس لیزری در مدل ها و برند های مختلف می باشد.انواع برند ها به شرح زیر می باشد:
| ردیف | نام برند | سازنده |
| 1 | RAYCUS | چین |
| 2 | IPG PHOTONICS | ایالات متحده آمریکا |
| 3 | IPG | المان |
| 4 | MAX | چین |

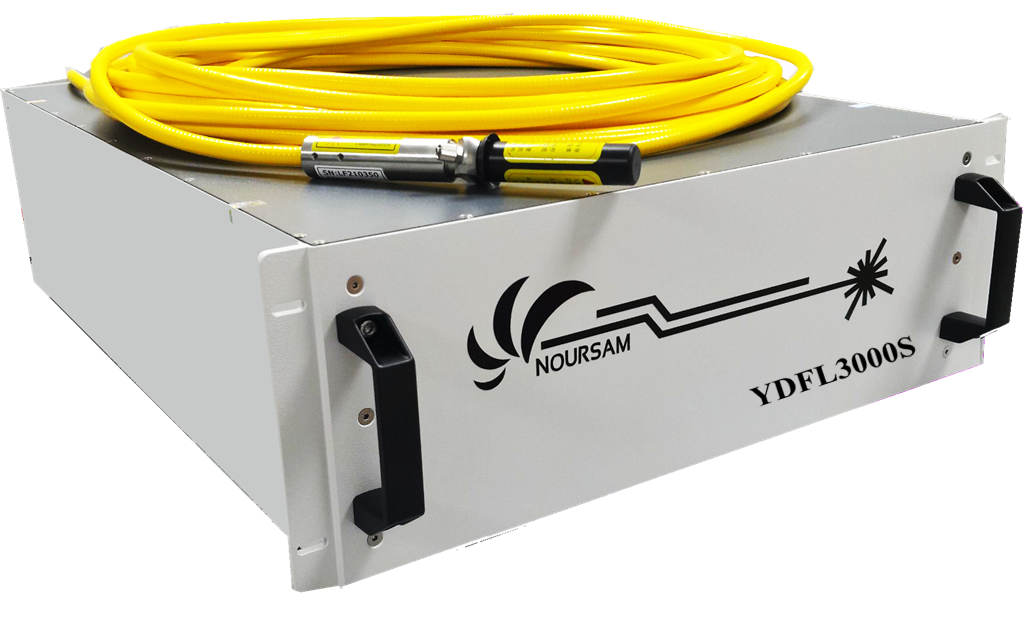

| 5 | NOURSAM | ایران |
| 6 | GW | چین |
| 7 | JPT | ایالات متحده آمریکا |
| 8 | COHERENT | ایالات متحده آمریکا |
| 9 | Trumpf | المان |
| 10 | nLIGHT | ایالات متحده آمریکا |
| 11 | Lumentum | ایالات متحده آمریکا |
| 12 | و... |
سورس لیزر فیبری به عنوان یکی از پیشرفته‌ترین تکنولوژی‌های لیزر، آینده‌ای روشن در صنایع مختلف دارد. با افزایش قدرت، بهبود بازده و توسعه کاربردهای جدید، این تکنولوژی به یکی از ارکان اصلی صنایع پیشرفته تبدیل خواهد شد. در آینده، انتظار می‌رود سورس لیزر فیبری نقش کلیدی در تحول صنایع، از تولید پیشرفته تا پزشکی و انرژی‌های تجدیدپذیر ایفا کند.
ساختار و نحوه عملکرد https://alojosh.comسورس لیزر فیبر:
1. فیبر نوری: هسته اصلی سورس لیزر فیبر، یک فیبر نوری است که با عناصر نادر خاکی مانند ایتربیوم (Yb)، اربیوم (Er) یا تولیوم (Tm) دوپ شده است. این عناصر به عنوان محیط فعال برای تولید پرتو لیزر عمل می‌کنند.
2. پمپاژ انرژی: انرژی به فیبر نوری از طریق دیودهای پمپ (Pump Diodes) تزریق می‌شود. این دیودها نور با طول موج خاصی تولید می‌کنند که توسط فیبر جذب شده و باعث تحریک اتم‌های دوپ شده می‌شود.
3. تشکیل پرتو لیزر: اتم‌های تحریک شده به حالت پایه بازمی‌گردند و فوتون‌هایی با انرژی مشخص ساطع می‌کنند. این فوتون‌ها درون فیبر نوری تقویت شده و پرتو لیزر تشکیل می‌دهند.
4. خروجی پرتو: پرتو لیزر تولید شده از طریق فیبر نوری به سمت کاربرد مورد نظر هدایت می‌شود.
